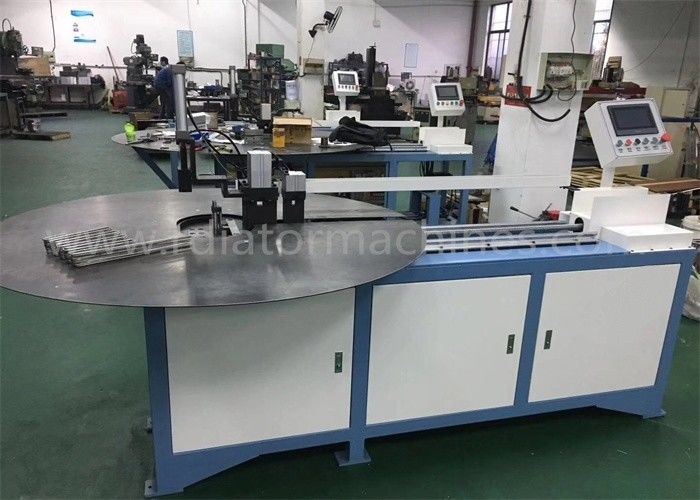

PLC controleerde Automatische Buigende Machine voor de Kronkelige Buis van de Aluminiumevaporator

Aluminium verdamper Serpentine buis buigmachine

1. Hoofdtoepassing

De serpentijnbuisbuiging wordt gebruikt om platte aluminiumbuis spoelen recht te maken, de platte buizen in een serpentijnvorm te buigen,

Het werkproces gaat automatisch door vanaf het voeden,

rechtzetten, buigen om te snijden.

2. Hoofdkenmerken

Het elektrische besturingssysteem bestaat uit een PLC en een touchscreen.

Het programma kan worden ingesteld door middel van de aanraking

De serpentine tube buigmachine is een machine die de programma's op het scherm van het apparaat kan opslaan.

kan serpentijnbuizen van verschillende soorten buigenspecificaties.

De machine heeft een hoge herhalingsnauwkeurigheid en een hoge stabiliteit.

de hoeken zijn beschikbaar door de gegevens van het buigprogramma op het touchscreen te wijzigen.

3. Technische parameters van Serpentine-buisbuigmachine

Grootte van de spoel: binnendiameter: 500 mm; buitendiameter: maximaal 1100 mm;

Breedte: 400 mm; dikte: 4,5,6 mm
Afstand van centrum naar centrum: door de klant bepaald
Platte buisbreedte: 19-44 mm
Kernlengte: 250-850 mm
Maximale buigingen: 50 buigingen
Luchtbrondruk: 0,6Mpa
Stroomvoorziening: AC220V, 50Hz

Totaal vermogen: 3,5 kW
Productiecapaciteit: 220 verdampers per 8 uur

Gewicht van de apparatuur: 1,5 ton
Algemene afmetingen: 12000 mm × 1400 mm × 1800 mm
