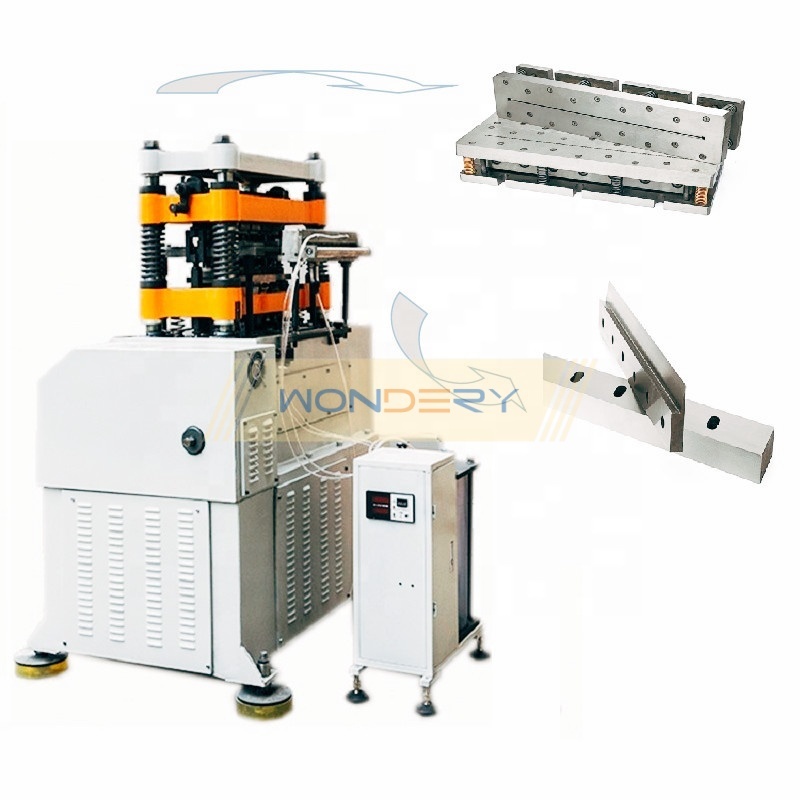

I. Overzicht van de apparatuur en functionele beschrijving   Door middel van een uitgebreide geautomatiseerde pneumatisch-hydraulische bevestiging, garandeert het systeem een rigide geometrische nauwkeurigheid voor de afgewerkte plaatvinnenwarmtewisselaar.De verticaliteit van het eindproduct wordt strikt gecontroleerd binnen $pm0.6text{mm}$; wanneer het kernprofiel binnen de $le 1200 maal 1100text{mm}$ past, wordt de diagonale tolerantie strikt beperkt tot $< 2text{mm}$,effectief uitroeien van mogelijke lasfouten veroorzaakt door verkeerd uitlijningEenmaal gecomprimeerd en vierkant, kunnen de gebruikers naadloos spanningsbanden installeren of een bandmachine gebruiken om stalen banden te wikkelen en vast te stellen.en de mechanische schuiftafel verplaatst het afgewerkte werkstuk met ongeveer 260 mm naar buiten om het gemakkelijk te laten tillen en te verwijderenDe gehele sequentielus wordt gemakkelijk door middel van drukknoppen bediend, waardoor de cyclustijd per batch wordt geminimaliseerd en tegelijkertijd volledige veiligheid wordt geboden bij het hanteren van zware werkbelastingen. II. Flexibel verwerkingsbereik en kerntechnische parameters Om aan te passen aan de aanpassing van meerdere specificaties voor verschillende warmtewisselaarkernen, zijn de mechanische structuren en aandrijflijnen ontworpen met grote verstelbare parameters.De machine beschikt over de volgende flexibele montagecapaciteiten:: Effectief Core Length Adjustable Range: Ondersteunt een breed spectrum van 300 tot 1200 mm, waardoor de lengtepositiëring van kleine, middelgrote en grote plaatvinnenwarmtewisselaars gemakkelijk kan worden aangepast. Effectieve kernhoogte verstelbaar bereik: dekt een verticaal bereik van 0 tot 1100 mm, waarbij de zelfadapterende verticale slagruimte voldoende werkruimte biedt voor dichte, meerlagige vinconfiguraties. De effectieve kerndikte kan worden verstelbaar:Zorg ervoor dat zowel dunne koelmodules als diep industriële kerneenheden precies gecentreerd en stevig vastgeklemd zijn. III. Verzekeringsvoorziening en gebruiksvereisten Om ervoor te zorgen dat de assemblagemachine op lange termijn, ononderbroken en stabiel werkt onder veeleisende productieomgevingen,alle bedieningselementen en pneumatische componenten worden gekozen op basis van strenge standaarden van de werkplaats: Operatiecyclus: alle structurele elementen en krachtcentrales zijn geschikt voor zware verslechtering, zodat volledig aan de continuïteit van de industriële 24 uur per dag en 7 dagen per week is voldaan. Stroomvoorziening: de standaardconfiguratie draait op eenfasige wisselstroom 220V, 50Hz (wat een soepele operationele drempel binnen spanningsschommelingen van $pm10%$ mogelijk maakt). Omgevingstemperatuurbereik: Alle elektrische bedieningselementen en afdichtingscompounden vertonen een hoge duurzaamheid in het milieu en ondersteunen regelmatige lijnproductie van $-10^{circ}text{C}$ tot $70^{circ}text{C}$. Pneumatische voedingsleiding: de opdrachtgever moet een betrouwbare werkplaats met perslucht voorzien die een gasbrondruk van 0,4 ∼0,7 MPa behoudt met een nominale doorstroming van ten minste 30 L/min. IV. Configuraties van kernapparatuur en hardwarearchitectuur 1Ontwerp van aandrijvings- en klemmechanismen Fixed Power Motor: aangedreven door een hoogkoppelend stappenmotorensysteem, dat een stabiel startkoppel en nauwkeurige mechanische reisbeperkingen garandeert. Bewegingsversnelling: de horizontale bewegingsversnelling van de kleminrichting is door de gebruiker volledig aanpasbaar van 0 tot 30 meter per minuut, waardoor de efficiëntie van het vervoer en de veiligheid van de uitlijning in evenwicht worden gebracht. Drukcompressieblok: uitgerust met 2 bovengemonteerde zware pneumatisch-hydraulische boostercilinders.en ze blijven veel schoner en olievrij in vergelijking met conventionele hydraulische stations. Glijdend uitwerpplatform: na de voltooiing van de kernbandcyclus strekt de mechanische schuiftafel zich ongeveer 260 mm naar buiten uit.het werkstuk volledig losmaken van de bovenste structuur en onbelemmerde toegang van de bovenkran mogelijk maken. 2. Critische pneumatische en elektrische onderdelen Solenoïde richtingsklep: industrieel model 4V-310C-10 (1 set), met snelle reactietijden en weinig interne lekken. Intermediate Safety Relay: gerenommeerd merk Model RXM2AB2BD DC24V (1 set), die een lange levensduur biedt voor controle-logische reacties. V. Operationeel proces van de productie ter plaatse Systeminitialisatie: aansteken van het centrale elektrische schakelbord, openen van de hoofdcompressluchtklep en aanpassen van het systeem aan de door het productrecept vereiste werkdruk. Afmetingen: kalibreren en aanpassen van de mechanische plaatsing van de zijkantklemplaten om de voetafdruk van de binnenkomende kernpartij te weerspiegelen. Handmatige stapelvolgorde: Leg het onderste gereedschapsplaat neer, leg vervolgens de dekkingsplaten, stengels en koelvinnen opeenvolgend op elkaar totdat de kern de gestapelde doelhoogte bereikt. Alignment Clamping: Zodra de stapeling is voltooid, zet u de bovenste werktuigbevestigingsplaat rechtstreeks bovenop de stapelde kernassemblage. Voordrukken en vierkant maken: activeren van de bovenste en onderste voordrukknoppen om de stapel verticaal te comprimeren. Eindsluiting met compressie: Nadat het vierkant is geverifieerd, wordt de primaire drukknop ingedrukt om de kern stevig te vergrendelen bij de volledig aangewezen klembelasting (0-5T).Bevestig de kern permanent met behulp van de trekstaaf bevestigingsmechanisme of draad staal banden met behulp van een geïntegreerde bandmachine. Ejectie en cyclusherstel: de pneumatisch-hydraulische druk loslaten, het schuifplatform activeren om de voltooide kern uit het werkstation te rollen voor het verwijderen van de kraan, de mechanismen herstellen,en maak je klaar voor de volgende assemblage run.

I. Inzicht in de sector: knelpunten in de luchtdichtheid bij precisiegietstukken In moderne precisieproductiesectoren zoals de automobielproductie, hydraulische machines, scheepsbouw en militaire industrie worden non-ferrometaalgietstukken zoals aluminium-, zink-, magnesium- en koperlegeringen op grote schaal gebruikt.. Als gevolg van volumetrische krimp tijdens het stollen van gesmolten metaal worden echter onvermijdelijk interne defecten zoals microporiën, gaatjes en porositeit gevormd in de gietstukken.. Deze kleine defecten kunnen gemakkelijk met elkaar in verband worden gebracht na machinale bewerkingen, wat kan leiden tot microlekkage wanneer het gietstuk wordt blootgesteld aan gas- of vloeistofdruk. Traditionele externe coatings slagen er niet in om onderling verbonden interne microporiën fundamenteel te elimineren, wat de luchtdichtheid, fysieke sterkte en de daaropvolgende galvanisatie- of afwerkingskwaliteit van de producten ernstig in gevaar brengt. Vacuümdrukimpregnatie wordt wereldwijd erkend als de meest efficiënte en betrouwbare methode voor lekreparatie en afdichting van microporiën in gietstukken. Er wordt gebruik gemaakt van een vacuüm-druk-reeks om een ​​impregneermiddel diep in de interne defecten te dwingen, dat vervolgens uithardt om de microporiën te vullen en een duurzame drukbestendige afdichting te bereiken. Na zijn geavanceerde prestaties op het gebied van grootschalige ovenlijnen voor continue vloeistofverwarming (model: WDL260608BR), heeft WONDERY opnieuw zijn kerncompetentie op het gebied van vloeistofdrukregeling en afdichtingstechnologie voor microholten bevestigd. Verwijzend naar de technische normen in "1350 Semi-automatische vacuümimpregnatieapparatuur.docx", WONDERY heeft het JS1350 intelligente, volautomatische vacuümdrukimpregnatiesysteem geleverd (technisch voorstel: WDL260608CA). Deze internationale levering werd uitgevoerd en met succes in gebruik genomen voor BSB Manufacturing onder direct toezicht van hun Chief Professional Engineer, Narinder (Nindi) Bhogal P.Eng. II. Technische oplossingen en procesarchitectuur 1. Gedetailleerde beschrijving van kernproceseenheden Vacuümimpregnatie-eenheid: De impregnatietank heeft een interne diameter van $Phi1350 tekst{ mm}$ en is vervaardigd uit premium SUS304 roestvrijstalen plaat (6-8 mm schaal, 1,0 mm bekleding) met een gesmede flens uit één stuk en een snelwerkend pneumatisch dekselmechanisme. Aangedreven door een hoogefficiënte vacuümpomp en een speciale koelunit, wordt de negatieve bedrijfsdruk gehandhaafd tussen $-0,098 text{ MPa}$ en $-0,100 text{ MPa}$. Door gebruik te maken van droge en natte vacuümcycli wordt het afdichtmiddel diep in de microporiën geperst. De tank is omwikkeld met een $40text{ mm}$ dikke isolatielaag geïntegreerd met een koelmantel om de temperatuur van het organische afdichtingsmiddel op een constante $0 sim 28^{circ}text{C}$ te houden, waardoor een optimale chemische viscositeit en stabiliteit wordt gegarandeerd. 6-richtings centrifugale kitterugwinningseenheid: Complexe spuitgietgeometrieën houden na onderdompeling vaak overtollig afdichtingsmiddel vast in blinde gaten en holtes met schroefdraad. WONDERY pakt dit aan via een tweestaps centrifugaal dehydratieontwerp. Zodra de materiaalmand via de kraan is geladen, drijft een wormwielreductor een snelle voorwaartse en achterwaartse rotatie aan met $0 sim 100 tekst{ r/min}$ (VFD instelbaar) om vier bewerkte oppervlakken te drogen. Het mechanisme kantelt vervolgens automatisch $90^{circ}$ om de resterende twee oppervlakken centrifugaal te laten draaien. Deze actie in zes richtingen vermindert het verbruik van kit met een derde en het teruggewonnen middel wordt 100% teruggepompt naar de hoofdtank voor recycling. 3-traps kantelbare hogedrukspoeleenheid: Conventionele dompelwasmethoden veroorzaken vaak secundaire waterverontreiniging. Dit spoelsysteem maakt gebruik van een Bonfiglioli-verloopstuk om de materiaalmand te roteren, terwijl een hogedrukpomp schoon water door gestructureerde mondstukken op de bewegende werkstukken spuit. In combinatie met een 3-traps kantelbaar tegenstroomafvoermechanisme vermindert het industriële waterverbruik met bijna de helft en elimineert het volledig verstopping van kit in schroefdraad- en blinde gaten, waardoor handmatig luchtblazen niet meer nodig is. Roterende heetwateruithardingseenheid: De grondig gewassen werkstukken gaan naar de heetwateruithardingstank, waar krachtige roestvrijstalen verwarmingselementen automatisch de watertemperatuur regelen tot $90 sim 93^{circ}text{C}$. De componenten ondergaan een thermische uithardingscyclus van 10-15 minuten, met de klok mee en tegen de klok in. Tijdens de waterafvoerfase draait het kantelsysteem op volle snelheid om het verzamelde water uit blinde gaten te verwijderen, waardoor een snel droogeffect wordt bereikt via restwarmte, terwijl een stoomafzuigventilator overtollige werkplaatsdampen wegveegt. 2. Intelligente elektrische schakelkast en geïntegreerd veiligheidssysteem Kernhardwarearchitectuur: geautomatiseerde logica over de hele lijn wordt georkestreerd door een in Japan geïmporteerde Mitsubishi PLC en zijn uitbreidingsmodules, gecombineerd met een premium 14-inch MCGS digitaal touchscreen HMI en CHINT elektrische laagspanningsschakelapparatuur. Geautomatiseerde bediening met één klik: De doorlopende lijn ondersteunt de functionaliteit "Start met één klik".. De volledige impregnatiecyclus – inclusief het laden van de tank, vacuümextractie, geautomatiseerde onderdompeling in de afdaling, centrifugeren in 6 richtingen, spuiten en uitharden met heet water – is vastgelegd in een precieze reeks van 15 minuten per mand.. Hoge beschermingsklassen en isolatieveiligheid: Het bedieningspaneel en de op de behuizing gemonteerde elektrische componenten hebben een IP55/IP66-beschermingsgraad, waardoor een hoge weerstand tegen stof, vocht en corrosie van chemische afdichtingsmiddelen wordt gegarandeerd. Het systeem integreert een stand-alone roestvrijstalen vacuümisolatietank, uitgerust met droogfilters en een overdrukventiel met grote diameter, waardoor wordt voorkomen dat sporenvloeistoffen of vocht de vacuümpomp binnendringen. Bovendien omvat de besturingsarchitectuur een voorbedrade communicatie-interface voor toekomstige robotarmintegratie. III. Kernverbruiksartikelen: Kenmerken van organische afdichtingsmiddelen van de derde generatie 902 Samen met de hardware-installatie leverde WONDERY 2.000 kg van zijn vlaggenschip verbruiksartikelen: WONDERY 902 hoogwaardige organische impregnatiekit. Het is speciaal geformuleerd voor microporositeit in non-ferrogietstukken en levert een impregnatiekwalificatiepercentage van meer dan 99% voor microporiën onder $0.1text{ mm}$: Fysisch en chemisch profiel: Een tweedelige wateroplosbare hars bestaande uit een hoofdmiddel (methacrylzuurmonopolymeer) en een verharder, wat een lage gemengde viscositeit oplevert van 9 mPa·s. Eventuele resterende oppervlakteresten kunnen eenvoudig worden weggespoeld met water zonder organische oplosmiddelen. Het hoge kookpunt onder vacuüm minimaliseert de dampontwikkeling, waardoor overmatige operationele belasting van de vacuümpomp wordt voorkomen. Certificeringen voor duurzaamheid onder zware omstandigheden: Thermische en vloeistofbestendigheid: Behoudt de volledige drukdichte afdichting na voortdurende blootstelling aan $200^{circ}text{C}$ droge hitte gedurende 50 uur, evenals onderdompeling in motorolie/smeermiddelen bij $120^{circ}text{C}$ gedurende 50 uur. Chemisch gemiddeld uithoudingsvermogen: Demonstreert volledige chemische inertheid zonder enige degradatie bij blootstelling aan koelvloeistof met een lange levensduur (LLC voor $100^{circ}text{C} keer 10text{ h}$), luchtvaartkerosine/diesel (7 dagen bij kamertemperatuur) en koelmiddelen zoals Freon R22/R134A (7 dagen). Naleving van internationale normen: Voldoet met succes aan alle strenge testprotocollen onder de militaire norm MIL-I-6869D, inclusief weerstand tegen zandstralen, stabiliteit bij het wassen van vet en compatibiliteit met verfafwerkingen. IV. Geverifieerde productiecapaciteit en commercieel kader Capaciteitsberekening: Ontworpen voor gegoten onderdelen van $L470 keer W370 keer H216 tekst{ mm}$, elke materiaalmand biedt plaats aan 16 stuks. Bij een standaardbedrijf van 10 uur in één ploegendienst (32 manden/dag) levert de lijn dagelijks 512 onderdelen, wat neerkomt op een totaal van 10.240 gekwalificeerde onderdelen per maand (20 dagen).. Bij een zwaarbelast schema van 20 uur in dubbele ploegendienst (70 manden/dag) wordt een hoge verwerkingscapaciteit bereikt van 1.120 onderdelen per dag, of 22.400 onderdelen per maand. Commerciële parameters: Het kant-en-klare systeem heeft een totale EXW-waardering van $ 151.000,00 USD (inclusief de JS1350-hardwarefabriek en 2.000 kg 902-kit). WONDERY leverde gratis reserveonderdelen, waaronder een vervangende Y-afdichtring en twee corrosiebestendige elektrische verwarmingselementen van 12 kW, waarmee de modulaire demontage en de zeescheepvaart in containers binnen 70 werkdagen na ontvangst van de aanbetaling werden voltooid.

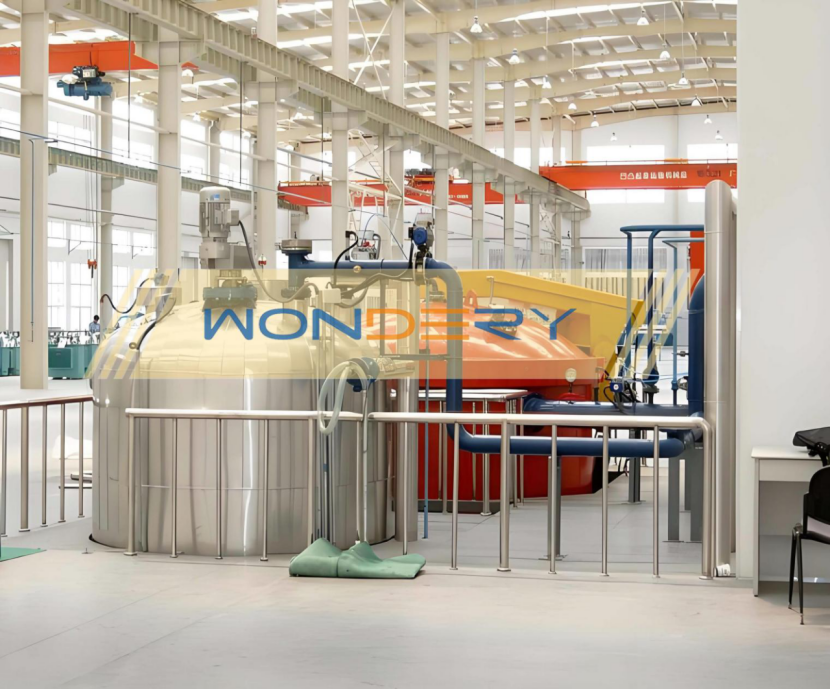

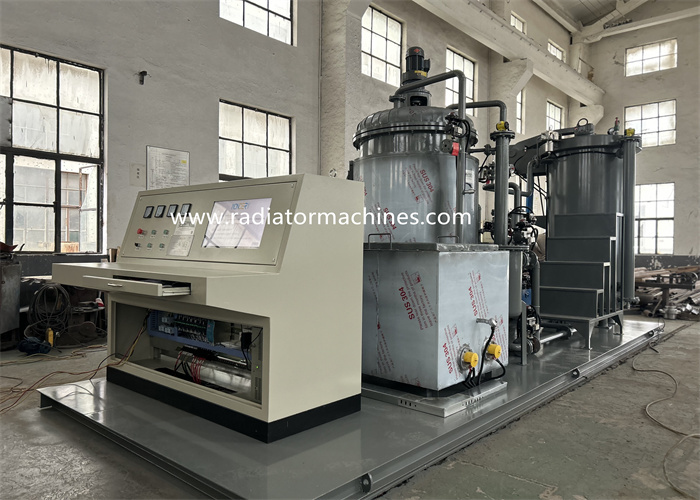

I. Industrie-inzicht: kritische eisen aan VPI-technologie in industriële hoogspanningsmotoren en transformatoren Tijdens de productie en revisie van hoogspanningsmotoren, speciale explosieveilige motoren en grote vermogenstransformatoren is de isolatiebehandeling van wikkelingen een cruciaal proces dat de diëlektrische levensduur, mechanische integriteit en thermische dissipatieprestaties van de apparatuur bepaalt.. Traditionele atmosferische dompelprocessen laten vaak microscopisch kleine luchtspleten en holtes diep in de meerlaagse spoelen achter. Onder elektrische hoogspanningsvelden zijn deze resterende luchtzakken zeer gevoelig voor gedeeltelijke ontlading (PD), waardoor de afbraak van de isolatie exponentieel wordt versneld. Het vacuümdrukimpregnatieproces (VPI) vertegenwoordigt de wereldwijde maatstaf voor het oplossen van dit knelpunt. Door lucht en vocht af te zuigen onder diepvacuümomstandigheden, wordt de isolatiehars via dynamisch drukverschil ingebracht om de werkstukken volledig onder te dompelen. Vervolgens wordt positieve druk (meestal tot $+0,6text{ MPa}$) uitgeoefend, waardoor de hars gedwongen wordt om dicht in elke microspleet van de wikkelingen te dringen. Dit optimaliseert de diëlektrische prestaties aanzienlijk en versterkt de weerstand van de wikkelingen tegen vocht, schimmels en mechanische schokken aanzienlijk. Met gespecialiseerde drukvattechnische certificeringen en uitgebreide expertise op het gebied van elektro-fluïdische besturing heeft WONDERY met succes een exportstandaard heavy-duty VPI-systeem geleverd aan POWER WAVES ELECTROMECHANICAL CONT. LLC, een vooraanstaande elektromechanische aannemer in de VAE, overwint hun technische beperkingen bij de grootschalige verwerking van motorisolatie. Er wordt verwezen naar de technische specificaties en voorstellen voor dit project in het document met de naam "260602VPI1500-2000 Semi-auto Vacuum Impregnation Equipment System.docx". II. Technische oplossingen en geparametriseerd bewijsmateriaal 1. Verticale impregnatietank voor zwaar gebruik (VPI-tank) van 1,5 m – combineert hoge druk met hermetische betrouwbaarheid Om de verticale laad- en losprofielen van grote hoogspanningsmotorstators en transformatoren te vergemakkelijken, heeft WONDERY een verticaal vat met hoge integriteit ontworpen: Kernafmetingen en materiaalkennis: De hoofdkamer heeft een verbeterd effectief werkvolume van $Phi1500 maal 3000text{ mm}$, waardoor er naadloos plaats kan worden geboden voor langere assen of grotere, zware wikkelsamenstellen. De kop van het vat is gesmeed uit 16MnR-ketelplaat, de schaal is vervaardigd uit drukvatspecifiek Q345-R-staal en de zware flenzen maken gebruik van 16MnR-gesmede componenten, die strikt voldoen aan de GB150-1998-normen voor stalen drukvaten.. Extreme druk en veiligheidsvergrendeling: de nominale positieve werkdruk bereikt $+0,6text{ MPa}$ (volledig instelbaar), met behulp van gefilterde droge lucht geleverd door de gebruiker. De limiet voor de vacuümdiepte bereikt een ultralage $100text{ Pa}$. Het schip wordt standaard geleverd met audiovisuele overdrukalarmen en mechanische overdrukveiligheidskleppen, vergezeld van gecertificeerde radiografische en lastestcertificeringen. Hydraulische vergrendeling met verkeerd uitgelijnde tanden: Het tankdeksel maakt gebruik van een geavanceerd vergrendelingsmechanisme met verkeerd uitgelijnde bovenste en onderste tanden. De volledige openings-, sluitings- en vergrendelsequenties worden aangestuurd door een $12text{ MPa}$ zwaar hydraulisch station gecombineerd met contactloze naderingsschakelaars. De primaire afdichting is voorzien van een luchtvullende siliconenrubberen afdichtring, die een lekkagevrije prestatie garandeert onder zware cyclische verschuivingen tussen vacuüm en positieve druk. 2. Harsopslag met grote capaciteit en koelhub met dynamische temperatuur – behoud van de levensduur van de hars Isolatieharsen (zoals epoxyharsen of polyesters) zijn zeer temperatuurgevoelig en vereisen constant roeren bij lage temperatuur wanneer ze niet worden gebruikt om voortijdige exotherme polymerisatie te voorkomen. WONDERY heeft een slim opslagsysteem geconfigureerd om dit te beheren: Homogene roertank: het harsopslagsysteem is uitgebreid naar een $Phi1800 maal 2000text{ mm}$ tank om de materiaalomzet van de diepere hoofdkamer efficiënt aan te passen. Het bevat een meerlaags schoepenroerwerk, aangedreven door een industriële motor-versnellingsbakconstructie, die een nauwkeurig snelheidsbereik van $25 sim 36text{ rpm}$ handhaaft om dode zones te elimineren en een uniforme harsviscositeit te garanderen. 100 mm thermische barrièremantel: de buitenkant van het schip is zwaar ingepakt in een $100text{ mm}$ isolatielaag met hoge dichtheid, beschermd door roestvrijstalen pantser. Het binnenvat is voorzien van een koelmantel geïntegreerd met digitale temperatuurzenders voor het volgen van een constante temperatuur. Industriële koelmachines: het systeem is gekoppeld aan een $15text{ HP}$ ($415text{ V}$) koelmachine met hoge capaciteit die een koelvermogen levert van $50.000text{ W/H}$ en een gekoeld waterdebiet van $8text{ m}^3text{/H}$. De koelmachine werkt op een waterige glycoloplossing en draait automatisch parallel aan de procesvereisten, waardoor de hars binnen de veilige vloeistofdrempel bij lage temperatuur wordt gehouden. 3. Verbeterd tweetraps vacuümpakket en veiligheidsvergrendelingen van industriële kwaliteit Tweetraps vacuümarray: het systeem omvat een primaire 2X-70 draaischuifvacuümpomp, ondersteund door een ZJ-300 Roots-blower met grotere cilinderinhoud, die een piekpompsnelheid van $300text{ L/S}$ bereikt om de 3000 mm diepe kamer snel te evacueren om de negatieve druk te bereiken. Stroomopwaarts van de pompen is een robuuste vacuümbuffertank geplaatst om verdampte harsmist effectief op te vangen en zo de interne pomponderdelen te beschermen. Europese standaard elektrische architectuur: De gecentraliseerde voedings- en bedieningsconsole werkt op een gelokaliseerd $text{AC}415text{ V} / 50text{ Hz}$ driefasig vierdraadsnet, met eersteklas laagspanningsschakelapparatuur van Schneider. De fail-safe logica is in het systeem ingebouwd: het hydraulische mechanisme wordt automatisch geïsoleerd als de borgtanden niet goed zijn geplaatst, en de hoofdklep blijft mechanisch vergrendeld totdat alle interne druk volledig is afgevoerd, waardoor menselijke fouten worden voorkomen. III. Internationale naleving, levering en garantie-engineering Het VPI-systeem is met succes gedemonteerd in modules, veilig verankerd op gespecialiseerde Flat Rack-containers met beschermende verpakking van exportkwaliteit, en afgeleverd bij de locatie van de klant in de VAE. WONDERY biedt een uitgebreid technisch documentatiepakket, inclusief funderingslay-outs, radiografische lasrapporten, volledige Engelse operationele schema's en een verlengde productgarantie van 13 maanden vanaf de datum van verzending, waardoor een betrouwbare werking van regionale technische projecten wordt gegarandeerd.
