Stabiel betrouwbaar naadloos stalen buizenoven gebruik

1.Hydraulisch systeem

Het hydraulische systeem bestaat voornamelijk uit een hydraulisch station, een magnetoventil en een pijplijn.stroomaccu en leidingenDaarnaast is ook het temperatuur detecterend apparaat, het druk apparaat, het koel apparaat en het filter apparaat ontworpen met het hydraulische systeem.

2Elektrisch besturingssysteem:

2.1Temperatuurregelsysteem: de verhardingsoven is verdeeld in 4 verwarmingszones en de temperingsoven in 5 zones, waarbij elke zone individueel wordt bestuurd.Temperatuurcontroller neemt hoog intelligent instrumentElke zone is gemonteerd met 2 thermocouples, één is verbonden met een temperatuurcontroller en de andere met een temperatuurrecorder.Voor het systeem worden 2 sets meerpuntsrecorders geleverd..

2.2Actiebesturingssysteem: bestaat uit een PLC en een relais. Een Siemens-PLC verzamelt het positie- en start/stopsignaal van de locatie,en stuur de taken uit om het systeem te besturen en in automatische of handmatige modusEen dergelijk systeem heeft de volledige vergrendelingen (bijvoorbeeld de deur is vergrendeld met de auto), zelfdiagnose, storingalarm (afkoppeling, overbelasting, over-temperatuur.noodstopfunctie. PLC kan communiceren met de industriële computer, het systeem kan vrij van automatische modus naar handmatige modus schakelen, wat robuuster, betrouwbaarder en veiliger is.

Temperatuurfout;

Vertoon van de werksituatie en het alarm voor storingen van alle motoren;

De werkconditie van elke functie wordt weergegeven;

Automatische besturing en vergrendeling;

Handmatig besturingssysteem is ingeschakeld tijdens inbedrijfstelling en onderhoud.

3- Verzwakkingstank:

3.1 Verhardingsmiddelen: waterbasisvloeistof

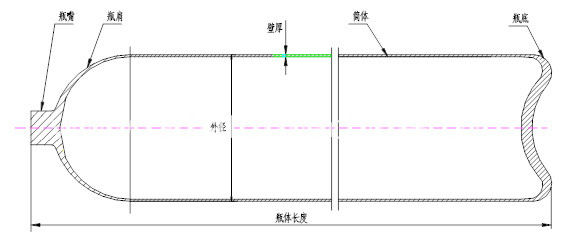

3.2 Verdoofmethode: cilinders komen horizontaal naar voren in de tank. De diepte van de bovenkant van de cilinder tot het oppervlak van het afdoomwater is ≥ 350 mm.

3.3Circulatiesysteem: met dubbele schroeven en een geleidingsstroominrichting, waardoor water in axiale richting rond de cilinders kan worden geleid.

3.4Circulatief koelsysteem: het omvat een wateropvangtank, een circulerende pomp, een warmtewisselaar van het plaattype (en een tank voor het opslaan van koud water en een koeltoren).

3.5Cylindertransmissie: wordt geleverd door een oliehydraulisch station.

3.6Temperatuur van het bluswater: 120°C

4Verhardingsoven:

4.1 Laadtafel van de verhardingsoven: deze is ontworpen voor de laaddeur.om de productielijn automatisch te laten draaien.

4.2Nummertemperatuur: ≤950°C

4.3Effectieve afmetingen van de werkzone: 4500×1800×350 mm

4.4Effectief werkstation in zijovenkamer: 15 stuks

4.5Temperatuuruniformiteit: ±10°C

4.6Verbrandercapaciteit: 1092000Kcal/h

4.7Verwarmingszone: 3 zones (één voorverwarmingszone, één verwarmingszone en één onderzuigingszone), waarbij de temperatuur van elke zone afzonderlijk wordt geregeld.

4.8Overbrengingsinrichting: hydraulische aandrijvingstoestel die de hefstraal in beweging brengt; wanneer de wandelstraal in vierkante lijnen beweegt, worden de cilinders één voor één naar de ontladingstoevoer overgebracht;Tolerantie voor overdrachtsafwijkingen: ≤ 40 mm

4.9Vermovenverzegelingsmethode: gebruik van vaste verzegelingsmethode.

4.10 Bewegingscyclus van de wandelstraal voor standaardcilinder: 160 s/cyclus, de cyclus snelheid kan worden geregeld.

Andere cilinders kunnen worden geproduceerd volgens de relatieve dikte en de werkcyclus wordt aangepast.

4.11Ladings-/ontladingsmethode: eind in en eind uit

4.12De ontploffingsbeveiliging bevindt zich bovenaan het dak van de oven; voor een gemakkelijke onderhoud en voor een gemakkelijke vrijstelling is de toegangsdeur aan de zijkant van de ovenwand aangebracht.Het hydraulische apparaat duwt twee wandelbalken om cilinders van het ene station naar het volgende te verplaatsen, moet tijdens de transmissie de verplaatsingsvertraging binnen ≤ 40 mm liggen. Aan de onderkant van de ovenhaard moet een vaste afdichting worden toegepast.

4.13 De brandstaaf is stevig aan de zijkant van de oven geplaatst. De vlam kan worden aangepast. Om vlam te voorkomen wordt rechtstreeks aan de cilinder verwarmd; een korte vlam kan in het bakstenen gat van de brandstaaf worden afgevuurd.

4.14 Oppervlaktetemperatuur van de ovenwand: ≤ 40°C.
