Verhardings- en temperingsoven voor gascilinder met wandelbalk

1.Dbeschrijving van de oven:

Deze gangbare balk type oven is geïnstalleerd in één lijn. Schel en frame zijn gemaakt van stalen plaat en gevormd staal.zodat de oven in stabiele en betrouwbare staat kan werkenDe schelp is gemaakt van A3,δ4 mm staalplaten die zijn gelast met ovenkanaalstaal.

Oondvoer: om ervoor te zorgen dat de temperatuur snel stijgt, energie bespaart en de nauwkeurigheid van de temperatuurregeling verhoogt, neemt de oven een volledige vezelstructuur aan.Die vezel blokken zijn gemonteerd samen met de oven muur door roestvrij staal ankerOm de levensduur van de bekleding te verlengen, wordt na het bevestigen van de vezelblokken aan de ovenweg een laag 1Cr13 δ2 mm roestvrij staalplaat op het oppervlak van de vezel gecoat.Dit type structuur heeft meer dan 8 jaar levensduur.

Configuratie van de apparatuur: het bestaat uit een verhardingsoven, een temperingsoven, een blustank, een laad- en lostafel, een verbrandingssysteem, een uitlaatsysteem en een elektrisch besturingssysteem.

2Werkwijze van de productielijn:

* De cilinders worden geladen met een overdrachtsrol;

* De cilinders worden op de laadtafel geplaatst en vanaf het ene uiteinde van de ovendeur in de verhardingsovenkamer geladen;

* De cilinders worden horizontaal verwarmd in een verhardingsoven;

* Na het verwarmingsproces worden de cilinders van de andere kant van de ovendeur uit de kamer ontladen;

* De cilinders worden in de blusvat overgebracht; (de cilinders worden horizontaal ondergedompeld in bluswater)

* Na het blussen worden de cilinders overgeplaatst naar de laadtafel aan de voorzijde van de harde oven;

* De cilinders worden van het ene uiteinde van de ovendeur in de temperingskamer geladen;

* De cilinders worden horizontaal verwarmd in een temperovern;

*Na het verwarmingsproces worden de cilinders van de andere kant van de ovendeur uit de ovenkamer ontladen;

* luchtkoelingsproces;

* De cilinders worden uit de ovenkamer ontladen, in afwachting van het lossen.

Werkcyclus van de productielijn voor standaardcilinder: 160 seconden/stuk

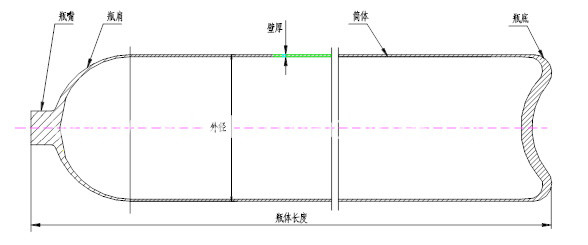

3Kenmerken van de gasfles:

De gascilinder is gemaakt van naadloze stalen buizen en gevormd in een cilindrische vorm.

4, Lijst met onderdelen
