Thuis > producten > Automatische buigmachine > DW38CNC-3A1S Volledig automatische buigmachine voor rechthoekige en ronde buizen

DW38CNC-3A1S Volledig automatische buigmachine voor rechthoekige en ronde buizen

Name: DW38CNC-3A1S Volledig automatische buigmachine voor rechthoekige en ronde buizen
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: 38CNC-3A1S
Price: 15.00 USD
Availability: InStock

Productgegevens

Plaats van herkomst: Jiangsu, China (vasteland)

Merknaam: WONDERY

Certificering: CE

Modelnummer: 38CNC-3A1S

Betaling en verzendvoorwaarden

Min. bestelaantal: 1SET/SETS

Prijs: negotiable

Verpakking Details: Houten geval geschikt voor overzees vervoer

Levertijd: 45 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 100 sets per jaar

Vind de beste prijs

Productgegevens

Productbeschrijving

Productgegevens

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                Machine voor het buigen van rechthoekige buizen, Volledig Automatische Pijp Buigende Machine, Ronde buizen buigmachine


Naam van de machine:	Automatische Pijp Buigende Machine	Model:	DW38CNC-3A1S
Min buiging R voor koperen buizen is:1.5D:	Ø38X 3,8 mm	Min buiging R voor ss-pijp is 1,5D:	Ø30X 2,5 mm
Beschikbaarheid Lengte van de buigbuis:	2000 mm	Maximum R voor het buigen:	280 mm
Maximum hoek voor het buigen:	185°	Elektrische motoren:	5.5 kW
Gewicht:	2250kg	Grootte:	4200X1200X1400

Naam van de machine:	Automatische Pijp Buigende Machine
Model:	DW38CNC-3A1S
Min buiging R voor koperen buizen is:1.5D:	Ø38X 3,8 mm
Min buiging R voor ss-pijp is 1,5D:	Ø30X 2,5 mm
Beschikbaarheid Lengte van de buigbuis:	2000 mm
Maximum R voor het buigen:	280 mm
Maximum hoek voor het buigen:	185°
Elektrische motoren:	5.5 kW
Gewicht:	2250kg
Grootte:	4200X1200X1400

Productbeschrijving

DW38CNC-3A1S Volledig automatische buigmachine voor rechthoekige en ronde buizen

1.Foto van de machine

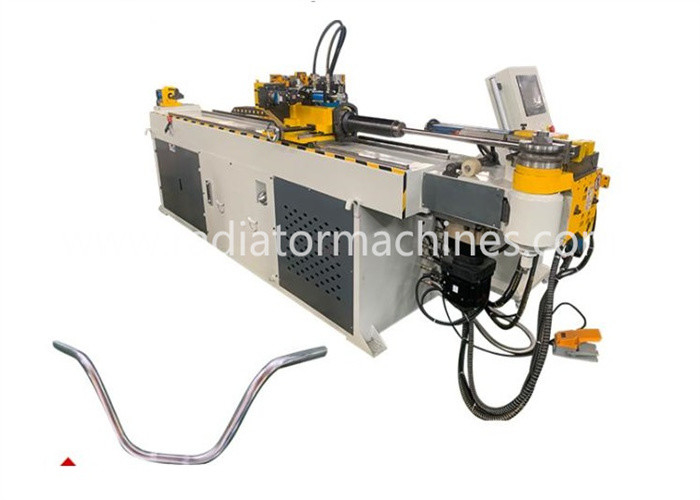

(1)Algemeen beeld van de machine

(2) Buigvorm voor rechthoekige en ronde buizen

2.Productbeschrijving
Geadapteerd materiaal:
stalen buizen, roestvrij staal, koperbuizen, aluminiumbuizen; metalen buizen
Aanbevolen toepassingsgebied:
mobiele auto-toebehoren (oliepijp voor remmen, geluidsdemper, stoelen), motorfietsen, gezonde uitrusting,
- airconditioning, fietsen, stalen meubels, hygiëne-artikelen enzovoort.

3Hoofdspesificatie

^{1Automatische erkenning van vermogen in machine en werkstuk, de verwerking is zowel snel als goed}
^{2Langzaam terugkerende kern, aangedreven door barrow, het importeren van de indruk van de hoek.}
^{3De hele operatie is in de computer, eenvoudig, snel en correct.}
^{4. gepicturiseerd programmeringssysteem: tekenen en wijzigen op het beeld van de stereo-pijp op het scherm, maakt de}
^operatie ^{eenvoudig, snel en correct}
^{5. Reboundtest: vergelijkingstest op de eigenschappen van een partij buismaterialen}
^{6- Defunctie van de debugging in één stap- een zorgvuldige waarneming van de vervorming van het buismateriaal tijdens de}
^{trailfabricage} ^{van stijgingen.}
^{7Automatische tekening van de afdrukken helpt bij de ontwikkeling van nieuwe producten}
^{8- Algemene inspectie: hydraulische/elektrische circuits/aandrijvingssystemen, afwezigheid van fase in motoren/omkering,}
^{spanning, temperatuur,} ^{Olie druk, en automatisch de problemen te diagnosticeren}
4.Technische parameter

programma Type machine		DW38CNC-machines3A1S
Min buiging R voor koperen buizen is:1.5D		Ø38X 3,8 mm
Min buiging R voor ss-pijp is 1,5D		Ø30X 2,5 mm
Beschikbaarheid Lengte van de buigbuis		2000 mm
Max R voor buigen		280 mm
Maximale buighoek		185°
Buigproces voor elke buis		16
Werktempo	Buigvermogen	Ma × 85°/sec
	Rotatievermogen	Ma × 280°/sec
	Voedingspercentage	Ma × 700 mm/sec
Werknauwkeurigheid	Buighoek	±0,1°
	Rotatiehoek	±0,1°
	Voedingslengte	±0,1 mm
Watt oliepers elektrische machine		14mpa
Informatie-invoermethode		As (Y,B,C)
Buigmethode		Servo
Maximale buiggroep		500
Vermogen van de servomotor		400 W
Vermogen van voeding Servomotor		1.5 kW
Buigkracht Servomotor		5 kW
Elektrische motoren		5.5 kW
Gewicht van de machine		2250 kg
Grootte L W H ((mm) 3A1S		4200X1200X1400

5.Mechanische onderdelen

- Nee, dat is niet waar.	Naam	Oorsprong	Merknaam	Diensten
1	Luchtschakelaar	China	CHINT	2 jaar
2	Luchtschakelaar	China	CHINT
3	Ac contactor	China	CHINT
4	Thermische relais	Frankrijk	schneider
5	Transformer	China	JIUCHUAN
6	Micro-schakelaar	Japan	Omron
7	Schakelvermogen	Zuid-Korea	Meanwell
8	Servo-elektrisch systeem	Japan	400W Mitsubishi
			1.5KW Mitsubishi
			5 kW Mitsubishi
9	PLC (CPU)	Japan	Mitsubishi
10	Touchscreen	Zuid-Korea	Weinview
11	Aansluitingsschakelaar	Japan	Omron
12	Relais	Japan	Omron
13	Codeerder	Japan	Omron

6.Mechanische onderdelen en onderdelen

1	Vertraagmachine	Taiwan PHT	2 jaar
2	Beeline-geleidingsbaan	Taiwan HIWIN
3	Lagers	Japan NSK
4	Koelschroef	Taiwan HIWIN
5	Gids glijbaan	Taiwan HIWIN
6	IPC	Taiwan ADVANTECH	Facultatief
7	Besturingssysteem	China DASONG	2 jaar

7.Hydraulisch druksysteem

- Nee, dat is niet waar.	Naam	Herkomst en merk	Diensten
1	Andere magnetische kleppen	Japan Yuken	2 jaar
2	Olie tank	Shanghai Baoshan
3	Zegelring	Japan Valqua
4	Oliepijp	Taiwan Lianhui
5	Oliepompmotor	China TAIHU
6	Oliepomp	China TAIHU
