Impregnatie met motorvacuüm
, Transformatoren vacuümimpregnatieproces
, Dia 500 - 5000 mm vacuümimpregnatieproces

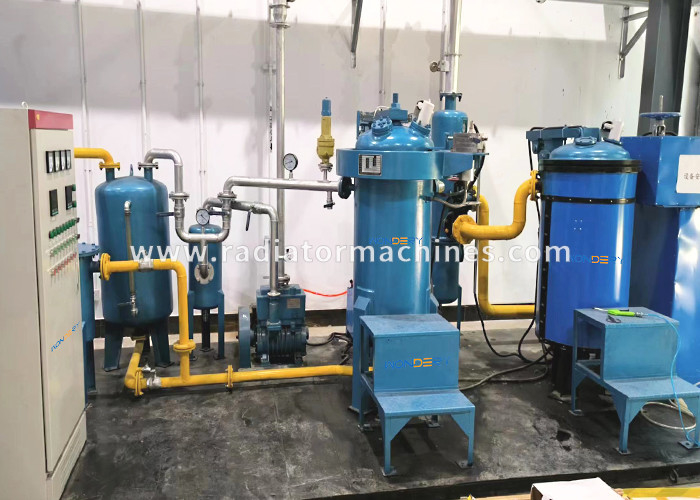

Vacuümimpregnatie van motoren, vacuümimpregnatieproces voor transformatoren
1Wat is vacuümimpregnatie?
Het vacuümimpregnatieproces kan worden gebruikt voor isolatie-impregnatiebehandeling van elektrische spoelen zoals
als micromotoren, transformatoren, vermogenstransformatoren, enz.
Verhogen van de vulsnelheid en dus verbeteren van de algemene mechanische sterkte, isolatie sterkte, vocht en
schimmelweerstand van elektrische spoelen.
vacuümimpregnatieapparatuur, ook bekend als vacuümimpregnatie-machine voor lak of vacuümdruk
impregnatie-machine (VPI): het beginsel is dat het te bewerken werkstuk in een vacuümvat wordt geplaatst,
en door stofzuigen vocht, lucht en andere vluchtige stoffen van het werkstuk verwijderen en vervolgens de
gaten met isolatiemateriaal.
2. Technische parameters van apparatuur voor vakuumimpregnatie van lak
|
Vacuümimpregnatievat:
Tankgrootte: Φ500-5000 mm (op maat)
Gebruikte materialen: (volgens normen voor drukvaten).
Kop: 16MnR.
16MnR.
Flanke: Q235-B smeden.
Werkdruk: 0,6 MPa (beheersbaar en verstelbaar).
Werkvacuüm:100Pa (instelbaar)
hydraulische opening en sluiting van het deksel van de tank met veiligheidsverbinding;
Metode voor het terugbrengen van hars: terugbrengen van onderhars.
Onder druk staand medium: kan stikstof of perslucht zijn;
Montagevorm: verticaal.
|
|
Harsopslagsysteem voor VPI-systeem:
Afmeting: dia500-5000mm (op maat)
Gebruikte materialen:
Kop: Q235-B; cilinder: Q235-B; flens: Q235-B;
Werkvacuüm: - 0,095 Mpa, installatievorm: verticaal;
roermachine: 25-36 tpm;
Verwarmings- en koelingsfunctie (via thermische olie)
|
| Vacuumsysteem, 1 set |
| Vacuümbuffer systeem, 1 set |
| Harsfiltratiesysteem, 1 set |
| Terugkeerharsysteem, 1 set |
|
Hydraulisch systeem
Designdruk 16 MPa, werkdruk ≤ 12 MPa.
|
| Verwarmingssysteem met thermische olie, 1 set |
| Besturingssysteem, 1 set |
3. Inbedrijfstelling
De motor spoel vacuüm impregnatie machine is klaar getest voor levering, en alle eenheden van de apparatuur is al
geïnstalleerd op een totale basisplaat voor vacuümimpregnatieapparatuur met een diameter van minder dan 1000 mm.
De machine is klaar om te gebruiken wanneer de stroom is aangesloten.
Voor lak vacuümimpregnatie systeem met een diameter groter dan 1000 mm, zouden we onze ingenieurs naar de klant
plaats voor installatie en ingebruikname.
