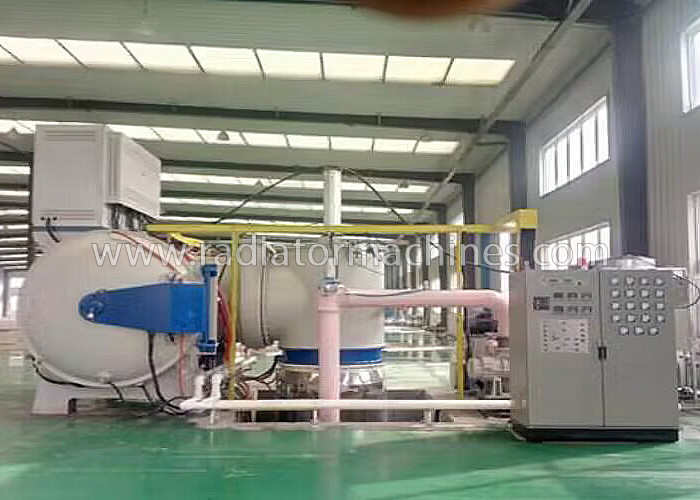

Elektrische vacuümsoldeeroven van 750 graden Celcius voor aluminium radiatoren warmtewisselaars
1.Ssamenvatting
De vacuüm-aluminium-soldeeroven wordt voornamelijk gebruikt voor warmtewisselingsapparatuur voor spoorweglocomotieven,
luchtscheidingsapparatuur en productie van milieubescherming in auto's.Producten met vacuüm
soldeerbehandeling: intercooler, oliekoeler, radiator, verdamper, condensor, radarrasterantenne, golfgeleider
en verschillende plaatvin- of segmentwarmtewisselaars. Alle meeteenheden gebruiken internationale eenheid (SI)
standaard. De meeteenheden van alle onderdelen, componenten en verschillende instrumenten van de apparatuur
de internationale eenheidsstandaard (SI) toepassen.
2.TtechnischParameters
|
2.1 aluminium soldeervacuümoven: 1 set;
2.2 Effectieve verwarmingszonegrootte: 2000 (L) × 1200 (B) × 1200 (H) mm;
2.3 Laadcapaciteit oven: ≤ 2000 kg / oven (inclusief gereedschapsarmatuur);
2.4 maximale temperatuur: ≤ 750 ℃;
2.5 Werktemperatuur: 300-700 ℃;
2.6 Verwarmingsvermogen: 380kW;
2.7 Uniformiteit van oventemperatuur: ≤± 4 ℃ (600 ℃);
2.8 Nauwkeurigheid temperatuurregeling: ≤ ± 1 ℃;
2.9 Temperatuurstijgingstijd: ≤ 60 minuten voor temperatuurstijging tot 700 ℃ zonder belasting van kamertemperatuur;
2.10 Extreme vacuümgraad: 4×10 Pa-4;
2.11Werkvacuüm: 4×10 Pa-3;
2.12 Drukstijging: ≤ 0,4 Pa/h;
2.13 Vacuümzuigtijd: ≤ 40min om 4×10 te bereiken-3Pa in koude staat en lege oven (exclusief voorverwarmtijd van diffusiepomp);
|
3.AlgemeenOoverzicht
De vacuümsoldeeroven is een horizontale constructie met één kamer, met ovendeuren aan zowel de voor- als achterzijde.
De ovendeuren worden aangedreven door snelheidsreducerende motoren.
De pneumatische duwstang is aan beide uiteinden vergrendeld en gevoed. De hoofdmachine bestaat uit een vacuümovenlichaam,
verwarmingskamer, vacuümsysteem, opblaassysteem, pneumatisch systeem, waterkoelsysteem, elektrisch regelsysteem, enz.
3.1 Vacuümovenlichaam en deksel
Het lichaam en de afdekking van de vacuüm elektrische soldeeroven hebben een dubbelwandige watergekoelde structuur en de waterinlaat
en het drainageontwerp vermijdt de dode zone van de temperatuur. De binnen- en buitenmuren van de oven zijn gemaakt van
hoogwaardig koolstofstaal.De ovenafdekking heeft de vorm van een zijdelingse scharnieropening, met boogklemstructuur.
Het binnenoppervlak van het ovenlichaam is gepolijst om de vacuümprestaties van langdurig gebruik te garanderen.
3.2Verwarmingskamer, verwarmingselement en isolator
De verwarmingskamer van de elektrische soldeeroven is een achthoekige framestructuur die is samengesteld uit
volledig roestvrij staal, en er zijn twee rijen katrollen
aan de onderkant van het frame, wat handig is voor het algehele uitslepen, onderhoud en reparatie
van de verwarming
kamer.Het hitteschild is gemaakt van 5 lagen roestvrij staal.
Laag 1-4: 0,5 mm roestvrij staal (304).
Laag 5: 1 mm RVS (304) is de buitenste laag.
Het verwarmingselement maakt gebruik van breedband nikkel-chroomstrip (Cr20Ni80), met gelijkmatige verwarming en klein warmteverlies.
De verwarmingstemperatuur is verdeeld in 10 zones voor verwarming en temperatuurregeling.De verwarmingselementen zijn
serpentijn gerangschikt met breedbandige nikkelchroomstrips voor hoge temperaturen, wat niet alleen zorgt voor
goede uniformiteit van de oventemperatuur, maar helpt ook om de sterkte en levensduur bij hoge temperaturen te verbeteren
de verwarmingsstrips.
De isolator gebruikt 95% aluminiumoxide isolerend porselein.
Er is een beweegbare afdichtriem aan het eindvlak van de verwarmingskamer, die de vervuiling van magnesium kan voorkomen
damp zoveel mogelijk naar het binnenste van de thermische isolatielaag.Tegelijkertijd is het gemakkelijk schoon te maken.
