| Naam: | semi autohaarspeldbuigmachine | De maximum lengte van de buisuitbreiding: | 3000mm |
|---|---|---|---|
| Pijpdiameter: | φ5-φ15.88 | Toepassing: | HVAC |
| De Dikte van de buismuur: | 0.250.8MM | Buigende lijn: | 4,5 lijnen |
| Hoog licht: | Semi Automatische Haarspeldbuigmachine,de Buigmachine van de 5 lijnenhaarspeld,Industriële Haarspeld Buigende Machine |
||

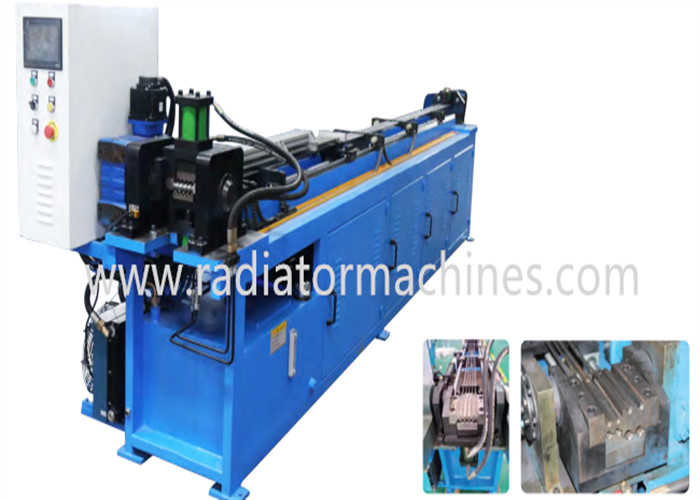

Semi Automatische Haarspeldbuigmachine, Haarspeld Buigende Machine
1. Toepassing
De semi -semi-automatich haarspeldbuigmachine is eenvoudig en van compact
ontwerpstructuur. Het is geschikt voor laag volumeproductie van haarspeld
krommingen. Het kan worden gebruikt om de haarspeldkromming met lengte van te buigen
200mm tot 3000mm. De semi automatische haarspeldbuigmachine kan produceren
haarspeldkrommingen met 4 PCs per cyclus en 5 PCs per cylce volgens
verschillende specificatie en toepassing.
2. Structuureigenschappen
1.1 de semi automatische haripinbuigmachine is van compact ontwerp.
1.2 het wordt ontworpen met servomotor het drijven.
1.3 het is met het hand voeden.
2. Hoe werkt een semi automatische haarspeldbuigmachine?
Eerste het materiële voeden door handvorm → het bewerken het vastklemmen olie → spraying→
bending→ doorn back→ klem die release→ de haarspeld leegmaken bend→
het leegmaken mechanismeterugkeer naar terugkeer van het origin→ de buigende mechanisme aan oorsprong
3. Technische Parameters
| Punt |
Specificatie
|
|
| Materiaalnaam | Semi autohaarspeld buigende machine voor HVAC-materiaal | |
| Model | Wdlb-4 | Wdlb-5 |
| Buizen Bended Één Keer | 4/5 van PCs per cyclus | |
| Pijpdiameter mm |
ф5-Ф15.88
|
|
| De Diktewaaier mm van de buismuur |
0.25-0.8
|
|
| Centrumafstand (mm) |
Volgens de vintekening
|
|
|
Min Bending Length (mm) |
200 | |
|
Max Bending Length (mm) |
3000 | |
|
Cyclus
|
≤12S (volgens de het werk piecelm lengte)
|
|
| Het voeden Wijze |
Met de hand
|
|
4. Belangrijkste onderdelen
| Punt | Oorsprong |
| Controlesysteem | Omron, Japan |
| Pneumatische Componenten | SMC |
| Hydraulische klep | YUKEN |
| Elektrocomponenten (grensschakelaar, controleschakelaars, schakelaar, relais, etc.) | Schneider |
5. Goedkeurings Testnorm
De semi automatische haarspeld buigende machine moet worden goedgekeurd terwijl volgend
de indexen zijn met.
5.1 het verschil van het haarspeldbeen in lengte minder dan 0.5MM.
5.2 geen het duidelijke botsen, het abnormale stoten, plooiing of andere tekorten. Ellips minder dan 8%
5. 3. Rondheidstolerantie van recht deel <>
5,4 Parallelle tolerantie voor twee rechte benen ≤3%;
5.5 de machine zou regelmatig moeten lopen.
6. Bedrijfinleiding
Wij zijn gespecialiseerde D in de industrie van Warmtewisselaarproducten meer dan 15years.
Wij zijn momenteel één van belangrijke fabrikant van machines voor beide
de mechanisch uitgebreide en gesoldeerde van de micro- industrie kanaalwarmtewisselaar, globaal.
Één van onze typische klant is Mahle Behr. Onze doelstellingen en verplichting op lange termijn zijn
constant om ons warmtewisselaarmateriaal te evolueren, die onderzoek gebruiken en
ontwikkelingsvaardigheden en enorme productiecapaciteit. Wij werken op alle gebied van Lucht
Het conditioneren, Radiator, Heater Core, de Koelers van de Lastenlucht, Condensatoren, Evaporatoren
voor Vrachtwagen en Auto, Complexe waaier van Vinmachines, Vinpersen, Kernbouwers,
De Buigmachines van de buishaarspeld, Verticale Expander, Horizontale Expander, Rechte buis
snijd af, afgesneden Hoge snelheid, Terugkeerbuigmachines, Ring Loading, Volledige waaier van
mechanische presser. Wij hebben een stringent systeem voor kwaliteitscontrole en allen
het niet genormaliseerde machinedeel wordt verwerkt door ons.
Wij hebben ons materiaal meer dan over de hele wereld bedragend geleverd
40 landen.
Wij verstrekken een energie - besparing, milieu beschermend, hoog rendement,
veiligheid en precisie de dienst aan de warmtewisselaarmarkt en
draag onze sterkte ertoe bij om een aardig warm/koel woord te verstrekken.
