Naam: | Industrieel HVAC-Materiaal | Gebruik: | Om volledige warmtewisselaars te buigen |
---|---|---|---|
Controle: | PLC& HMI | Kleur: | De Eis van de klant |
Type: | Servo | Macht: | 1.5kw |
Hoog licht: | Rechttrekken en snijmachine,industriële hvaceenheden |

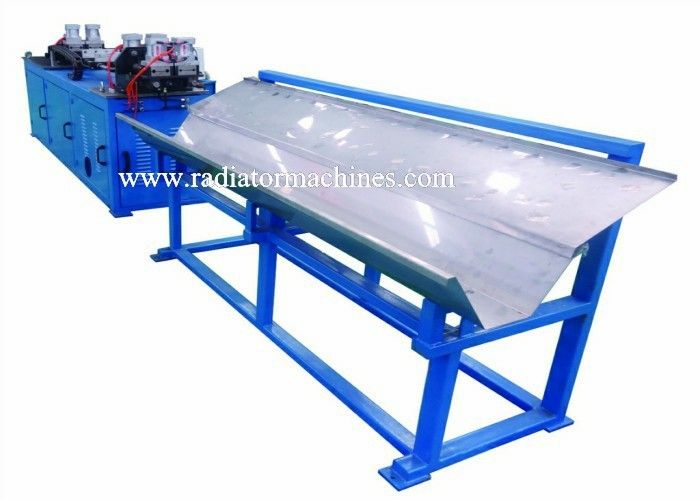

Hoog - kwaliteits het Servotype Buis Rechtmaken en Snijmachine van WONDERY
1. Materiaalspecificatie
1.1 materiaalmodel: Xzj-4
1.2 materiaalspecificatie: 4.76~19.05
1.3 rechtgemaakte koperbuis en besnoeiing per tijd: 6 buizen per machine;
2. Materiaalkenmerken
2.1 het voeden methode: servomotor+-balschroef;
2.2 de tribune van de buisinzameling: de pneumatische radioactieve neerslag van de cilinderbuis;
2.3 elektrocontrole: PLC controle en touch screenvertoning;
2.4 rolgrootte: binnendiameter φ134mm, buitendiameter: φ1070mm;
2.5 de lengte van de buisinzameling: 2000mm (norm);
2.6 decoiling methode: rol dat van de buitenkant aan (gemotoriseerd) binnen of van binnenuit aan buitenkant moet worden getrokken;
2.7 het werkefficiency: 6 buizen per min (1m buis);
3.Equipment functies
De machine wordt samengesteld van decoiler, het rechtmaken en snijdend lichaam, en het apparaat van de buisinzameling. De machine wordt gecontroleerd door PLC en touch screen.
3.1 de besnoeiing-aan-lengte van de buis wordt geplaatst door de mens-machine interface.
3.2 het het rechtmaken mechanisme van de machine kan zowel horizontaal als verticaal worden aangepast.
3.3 het het voeden mechanisme wendt servomotor en balschroef aan, die een nauwkeurige het voeden lengte verzekert en geschikte aanpassing toestaat. De machine kan de buizen zonder bramen snijden. Elke snijder kan afzonderlijk worden aangepast, en kan herhaaldelijk worden gebruikt door op te poetsen. (snijders buitendiameter: φ25)
3.4 de tribune van de buisinzameling wordt gecontroleerd door een pneumatische cilinder. Er is een natuurlijke helling want de buis daling-verslaat.
3.5 het mechanische systeem van de machine is in volautomatische verrichting. De afgewerkt productkwaliteit is stabiel en betrouwbaar.
3.6 de algemene structuur van de machine wordt goed ontworpen om de veiligheid van arbeiders te verzekeren.
4. Verwerkte Productspecificatie en Nauwkeurigheid
4.1 buis besnoeiing-aan-lengte Tolerantie: ≤±0.5mm gebaseerd bij het voeden van 1000mm;
4.2 eerlijkheid: binnen 1mm unstraightness per 1000mm lengte;
4.3 de buisoppervlakte is zonder mechanische krassen of kneuzingen.
4.4 het het rechtmaken mechanisme kan manueel worden aangepast. Er zijn een totaal van 8 rechtmakend wielen met inbegrip van horizontale en verticale degenen.
5. Componentenconfiguratie
5.1 balschroef: Het merk van Taiwan;
5.2 de belangrijkste pneumatische componenten van het materiaal zijn van het merk van Algreat of Airtac-.
5.3 de belangrijkste elektrocomponenten zijn van LS, van IDEC, van Kinco of van Schneider merk. Het elektrocontrolesysteem ontmoet relevante nationale veiligheidsnorm.
6. Materiaalvoeding
6.1 het type van controledoos: binnen het machinelichaam; PLC en touch screen collectieve controle;
6.2 voeding: AC380V, 50HZ, 3P, draad 4;
6.3 verrichtingsvoltage: DC24V;
7. Toebehoren van Machine worden voorzien die:
7.1 snijder: 8 stukken (4 stukken op de machine en 4 stukken reserve)
7.2 hulpmiddeldoos, 1 reeks;
7.3 synchrone riem, 2 stukken;
7.4 handboek, 1 exemplaar;
8. Goedkeuring
De goedkeuring van de machine is bij de plaats van de verkoper. Wanneer de machine 15 dagen vanaf voltooiing is, zou de koper minstens 20KG-buisrol voor test-in werking stellende de machine moeten verstrekken.
9. Garantie
De machine is gerechtvaardigd 12 maanden die van de dag van aankomst bij buyer'site beginnen. De gemakkelijke versleten delen zijn niet inbegrepen in de garantie.
10. Materiaalkleur: standaardhemel blauwe RAL5015 of anders vereist door de koper.
Koper/Aluminiumbuis het Rechtmaken en Snijmachine
Machinetype | 2-buis Type | 4-buis Type | 6-buis Type |
Koper/Aluminium Buisspecificatie |
ф4.76~ф19.05mm | ||
Werkende cyclus | 6times/min (op 1m koperbuis die wordt gebaseerd) |
